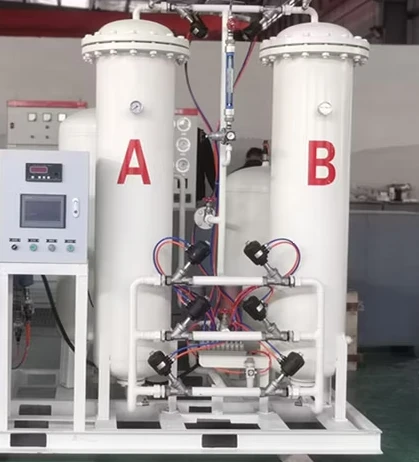

Промисловий-класГенератор азоту з адсорбцією коливань тиску (PSA).це набагато більше, ніж просто адсорбційні вежі. Це інтегрована система, де кожен компонент відіграє вирішальну взаємозалежну роль у визначенні кінцевої чистоти азоту, надійності системи та загальних експлуатаційних витрат. Розуміння цієї синергії-особливо між повітряним компресором, осушувачем і фільтрами-є ключовим для визначення надійної системи та уникнення дорогих операційних пасток.
Як професіоналПостачальник генератора азоту PSA, GNEE надає цю розбивку стандартної конфігурації, щоб допомогти вам зрозуміти, як ці компоненти працюють узгоджено, щоб забезпечити чистий, сухий і високо{0}}чистий азот.
Основна синергія: три{0}}лінія оборони для підготовки повітря
Принцип простий: якість стисненого повітря, що подається в башти PSA, безпосередньо визначає продуктивність і термін служби вуглецевого молекулярного сита (CMS). Погана якість повітря є основною причиною передчасної деградації CMS, коливань чистоти та частої потреби вРемонт генератора азоту PSA. Надійна стандартна конфігурація забезпечує три-ступеневий захист.
Етап 1: Повітряний компресор – серце системи
Компресор забезпечує необхідний об'єм і тиск повітря, яке є одночасно і сировиною, і джерелом енергії для процесу PSA.
роль:Він втягує навколишнє повітря та стискає його до необхідного тиску, зазвичай від 7 до 10 бар для стандартних систем PSA.
Вплив на PSA:Тип компресора (наприклад, гвинтовий, поршневий) і йогостабільністьмають вирішальне значення. Коливання вихідного тиску або надлишок масляних аерозолів (у змащених типах) можуть дестабілізувати процес адсорбції та забруднити CMS.
Стандартна практика GNEE:Ми часто рекомендуємо або інтегруємомасло{0}}гвинтові компресори з високо-ефективною системою відділення маслаабобезмасляні-компресоридля найбільш чутливих програм. Мета полягає в тому, щоб забезпечити постійне, чисте повітря з самого початку.
Етап 2: Осушувач охолодженого повітря – керування навантаженням вологи
Стиснуте повітря концентрує водяну пару, створюючи рідку воду, яка є згубною для CMS. Сушарка є основним вузлом видалення вологи.
роль:Він охолоджує стиснене повітря, конденсуючи основну масу водяної пари, яка потім відводиться. Стандартний холодильний осушувач забезпечує точку роси під тиском приблизно від +3 градусів до +10 градусів.
Вплив на PSA:На цьому етапі видаляється понад 90% води. Якщо сушарка має недостатній розмір або виходить з ладу, рідка вода потраплятиме у фільтри та, зрештою, до CMS, спричиняючи незворотні пошкодження та миттєве зниження виходу та чистоти азоту.
Конфігурація Insight:Розмір сушарки повинен відповідати розміру компресораповний потік при фактичних робочих умовах, а не лише його номінальний рейтинг. Занижена сушильна машина є типовим недоліком погано інтегрованих систем.
Етап 3: Система фільтрації – остаточне полірування
Після висихання повітря все ще містить дрібні частинки, залишки масляних аерозолів і мікроскопічні краплі води. Саме тут багато-набір ступінчастої фільтрації виконує роль останнього охоронця.
Коалесцуючий попередній-фільтр:Видаляє рідку воду та масляні аерозолі розміром до 0,1 мікрона, захищаючи подальший осушувач унеобов'язковийпрецизійна сушарка.
Адсорбційний осушувач (часто інтегрований):Для систем промислового-класу, які потребують низької точки роси (наприклад, -40 градусів або нижче, щоб запобігти конденсації в трубопроводі),подвійна-баштова адсорбційна сушаркадодається. Він використовує адсорбенти, такі як оксид алюмінію, щоб глибоко осушити повітря.
Фільтр для видалення пилу:Розташований безпосередньо перед вежами PSA, цей кінцевий фільтр уловлює будь-який осушувач або пил із труб, забезпечуючи над-надто чисте сухе повітря, що надходить у CMS. Це критично важливо для максимізації терміну служби сита.
Як вони працюють разом: інтегрований процес
Навколишнє повітря → Компресор:Повітря стиснене. Він стає гарячим, насичується водяною парою і може містити масляні аерозолі.
Вологе, брудне повітря → Додатковий охолоджувач і холодильний осушувач:Повітря охолоджується, більшість води конденсується та відводиться. Його точка роси значно знижується.
Прохолодне, вологе повітря → Коалесцуючий фільтр:Видаляє залишки рідкого масла та водяного туману.
Сухе повітря → адсорбційний осушувач (якщо є):Адсорбує водяну пару для досягнення дуже низького тиску точки роси.
Ультра-сухе, чисте повітря → Пиловий фільтр:Вловлює будь-які дрібні частинки.
Process-Ready Air → PSA Nitrogen Generator Towers:Чисте, сухе, стабільне -повітря під тиском дозволяє вуглецевому молекулярному ситу (CMS) вибірково адсорбувати молекули кисню з максимальною ефективністю та довговічністю.
Ціна невідповідності компонентів і перевага GNEE
Нехтування інтегрованим дизайном цих компонентів призводить безпосередньо до:
- Високі експлуатаційні витрати:Неефективний компресор або велика сушильна машина витрачають електроенергію щодня.
- Погана якість азоту:Коливання чистоти та висока точка роси через недостатню підготовку повітря.
- Часте технічне обслуговування:Швидке отруєння ЦМС і засмічення фільтрів, зростаєРемонт генератора азоту PSAперіодичність і вартість.
- Як відповідальнийПостачальник генератора азоту PSAGNEE не розглядає їх як окремі елементи. Ми створюємо їх як єдину оптимізовану систему. Коли ви інвестуєте в aіндивідуальний генератор азоту PSAвід GNEE, наш процес проектування включає:
- Цілісний розмір:Точне узгодження потужності компресора, можливостей осушувача та специфікацій фільтра з необхідним потоком азоту, чистотою та місцевими умовами навколишнього середовища.
- Інтелектуальне секвенування:Програмування системи керування для керування послідовністю-запуску та завершення роботи всіх компонентів, захищаючи CMS.
- Якісні компоненти:Використання промислових-компресорів, осушувачів і високо-ефективних фільтрів для забезпечення довговічності системи.
Висновок: надійність заснована на інтеграції
Надійність вашого постачання азотом залежить від найслабшої ланки вашого ланцюга підготовки повітря. Справжня промислова-система класу визначається бездоганною інтеграцією, а не просто набором частин.
Вибір GNEE означає вибір партнера, який глибоко розуміє цю синергію. Ми надаємо не просто генератор PSA, а повне, оптимізоване рішення-для-азоту за підтримки експертів таРемонт генератора азоту PSAщоб забезпечити десятиліття безперебійної роботи-.
