Вибір правильної технології теплообмінника є критичним рішенням, яке впливає на ефективність вашої установки, експлуатаційні витрати та-довгострокову надійність. Два найпоширеніші типи-кожухотрубний (STHE)і пластинчасті теплообмінники (PHE)-кожний має свої переваги та обмеження. Це комплексне порівняння допоможе інженерам і покупцям ознайомитися з ключовими технічними, експлуатаційними та економічними факторами, щоб визначити оптимальне рішення для конкретного промислового застосування.
Порівняння основної конструкції та роботи

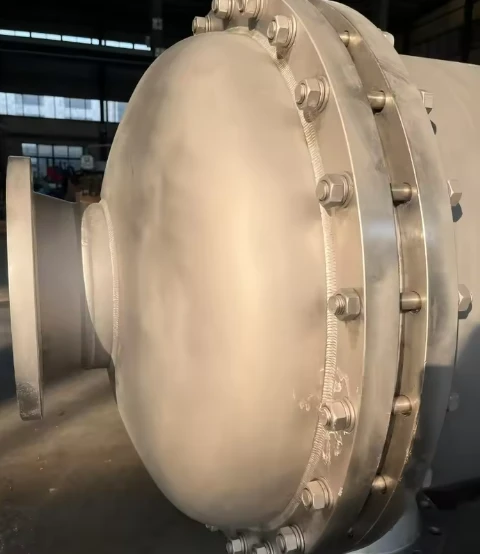

Кожухотрубний теплообмінник (STHE)
Дизайн:Складається з циліндричної оболонки, що містить пучок трубок. Одна рідина тече через трубки (сторона труби), а інша обтікає трубки всередині оболонки (сторона оболонки), розділені трубними решітками.
будівництво:Зазвичай виготовляється з вуглецевої сталі, нержавіючої сталі або екзотичних сплавів із міцною зварною конструкцією, придатною для -конструкцій високого тиску.
Пластинчастий теплообмінник (PHE)
Дизайн:Містить низку тонких гофрованих металевих пластин, ущільнених або зварених разом для утворення каналів. Гарячі та холодні рідини течуть по черзі по каналах, передаючи тепло через пластини.
будівництво:Пластини зазвичай виготовляються з нержавіючої сталі або титану в рамі. Моделі з прокладками дозволяють розширювати, тоді як паяні або зварні моделі компактні.
Критичні фактори вибору: детальна розбивка
1. Можливості тиску та температури
Оболонка і труба:Явний переможець дляекстремальні умови. Стандартні конструкції зазвичай витримують тискпонад 150 барі температуривище 400 градусів. Їх міцна циліндрична конструкція робить їх незамінними для пари під високим{1}}тиском, обробки вуглеводнів і високотемпературної-передачі тепла.
пластина:Загалом обмежуєтьсянижчий тиск (зазвичай нижче 25 бар)ітемператури нижче 200 градусівдля типів прокладок через обмеження матеріалів прокладок. Зварні моделі пропонують вищі обмеження, але залишаються нижче типових можливостей STHE.
2. Сумісність із рідиною та схильність до забруднення
Оболонка і труба:Надзвичайно універсальний. Ручкив'язкі рідини, суспензії та рідини з частинкамизавдяки більшим потокам. Труби можна очищати механічним (штриховим) або хімічним способом. Ідеально підходить для охолодження води, масел і процесів, де очікується забруднення.
пластина:Найкраще длячисті рідини з низькою-в’язкістюяк вода, розчинники або легкі масла. Вузькі гофровані канали дуже схильні до засмічення частинками або накипом. Хоча пластини можна розібрати для очищення (тип із прокладкою), цей процес більш-трудомісткий, ніж очищення пучка труб STHE.
3. Теплова ефективність і температура підходу
пластина:Начальник ввисока-ефективність, рідина--додатки. Інтенсивна турбулентність, створювана гофрами пластин, призводить до дуже високих коефіцієнтів теплопередачі. Вони можуть досягтитемпература наближається до 1-2 градусів, що робить їх ідеальними для завдань, що вимагають низьких температурних підходів, таких як рекуперація тепла.
Оболонка і труба:Незважаючи на ефективність, вони, як правило, займають більшу площу для тих самих навантажень і зазвичай досягають наближених температур5 градус і вище. Їхня ефективність яскрава в додатках із великими температурними хрестами або там, де одна рідина є газом/паром.
4. Технічне обслуговування, зручність обслуговування та вартість терміну служби
Оболонка і труба:Відомийдовговічність і тривалий термін служби (25+ років). Технічне обслуговування просте: пучки трубок можна зняти для перевірки, а окремі трубки можна заглушити або замінити. Початкова вартість вища, але термін служби та менша частота технічного обслуговування часто призводять до кращої вартості протягом усього терміну експлуатації для важкого-обслуговування.
пластина: Менша початкова вартістьза даний обов'язок. Однак прокладки потребують періодичної заміни (кожні 5-10 років), що збільшує довгострокові витрати. Для застосувань із чистими рідинами вони пропонують чудову зручність обслуговування шляхом додавання або видалення пакета пластин. Компактний розмір економить місце.
Рекомендації-для застосування
Виберіть aКожухотрубний теплообмінникколи:
Робочі тиски та/або температуридуже високий.
Процес включаєв’язкі рідини, гази, пара або забруднення.
Міцність і довгострокова-надійністьє першочерговими (наприклад, основні процеси на нафтопереробному заводі, хімічному заводі).
Обов'язок передбачаєзміна фази(конденсація, випаровування).
Ви вимагаєте використанняспеціальні сплавидля стійкості до корозії.
Виберіть aПластинчастий теплообмінникколи:
Основним застосуванням єефективна передача тепла-{1}}від рідини до рідиничистими рідинами.
Простір і вага є основними обмеженнями.
Близькі температурні підходи (<3°C) are required for maximum energy recovery.
Початкова вартість капіталу є основним фактором, а мито помірне.
Система вимагаєлегке розширення ємності(додавання пластин в розбірну раму).
Перевага GNEE: неупереджене експертне керівництво
Питання полягає не в тому, яка технологія загалом краща, а в тому, яка єкраще для ваших конкретних умов процесу, операційної філософії та економічних обмежень. У GNEE ми спеціалізуємося на кожухотрубних теплообмінниках для вимогливих промислових застосувань, де їх міцність і надійність не-підлягають обговоренню. Проте ми прагнемо надати вам оптимальне рішення.
Наша команда інженерів проводить ретельний оглядАналіз додатків, враховуючи всі фактори, наведені вище. Якщо пластинчастий обмінник справді є найбільш-рентабельним і відповідним вибором для ваших потреб, ми надамо вам відповідні поради. Якщо для забезпечення десятиліть безперебійної роботи в суворих умовах потрібен надійний-спеціальний кожухотрубний агрегат, наш основний досвід забезпечує неперевершену цінність.
