Використання кожухотрубних теплообмінників?

Кожухотрубні теплообмінникиє одним з найпоширеніших типів теплообмінників через їх універсальність. Вони легко налаштовуються, мають багато різних типів для різних застосувань. Це включає в себе різні типи потоку, конфігурації головки, трубчасті пластини та матеріали.

Завод, фабрика чи інше підприємство може не мати великої гнучкості щодо типу кожухотрубного теплообмінника, який їм потрібно використовувати, але це все одно може бути індивідуальна конфігурація, щоб забезпечити найкраще рішення для конкретного процесу.

Кожухотрубні агрегати — це тип теплообмінника, який зазвичай використовується в промислових цілях для передачі тепла між рідинами. Конструкція складається з оболонки (зовнішня посудина) і серії трубок (внутрішня посудина), через які протікають рідини. Тепло передається між рідинами через стінки трубок.

Кожухотрубні теплообмінники є одними з найпоширеніших типів теплообмінників, які використовуються в промисловості. Вони включають, наприклад, компактні конструкції труб, а також ребойлери.

Одна рідина протікає через трубки, а інша рідина обтікає трубки всередині більшої оболонки. Тепло передається від гарячої рідини до холодної через стінки труб, що призводить до різниці температур між двома рідинами.

Залежно від конструкції, буде різна кількість проходів між речовинами та різними потоками (наприклад, протитечія тощо), щоб відповідати конкретним речовинам і вимогам процесу.

Кожухотрубні теплообмінники мають переваги перед іншими варіантами, наприклад їх ефективність теплообміну та те, наскільки легко вони адаптуються для різноманітних цілей. Вони можуть бути розроблені з різними спеціальними функціями, щоб найкраще відповідати конкретним вимогам процесу, підвищуючи ефективність і забезпечуючи гнучкість.

Наприклад, інженери можуть включити трубчасті пластини в конструкцію або додати подовжені поверхневі ребра. Вони можуть бути виготовлені з різних матеріалів відповідно до використовуваних речовин і вимог процесу. Прочитайте наш блог про матеріали, які використовуються в промислових теплообмінниках.

Оскільки кожухотрубні теплообмінники є надзвичайно універсальними та можуть бути розроблені в різних конфігураціях, багато галузей промисловості використовують їх.

Це лише деякі галузі промисловості, які зазвичай використовують кожухотрубні теплообмінники.

• Хімічні підприємства
• Олійні та нафтопереробні заводи
• Морська піхота та оборона
• Аерокосмічна
• Виробництво енергії (в тому числі атомної)
• Переробка та виробництво харчових продуктів

Кількість галузей промисловості, які використовують кожухотрубні теплообмінники, надзвичайно велика, оскільки ці теплообмінники можуть допомогти в кількох різних процесах, зокрема:

• Відведення технологічного тепла
• Попередній підігрів живильної води або іншої рідини
• Процес конденсації пари або пари
• Випаровування технологічної рідини або пари
• Охолодження гідравлічного та мастильного масла
• Охолодження турбін, компресорів і двигунів

Саме в унікальному дизайні кожного теплообмінника можна побачити справжню універсальність продукту. Розробляючи кожен кожухотрубний теплообмінник відповідно до вимог наших клієнтів, ми можемо гарантувати, що кінцевий продукт ідеально підходить для процесу та середовища, в якому він працюватиме. Це одна з причин, чому теплообмінники так часто використовуються.

Давайте розглянемо деякі елементи теплообмінника, щоб зрозуміти різні конструктивні конфігурації.

Оболонка

Оболонка охоплює пучок труб та інші внутрішні компоненти.

Одним із найважливіших аспектів дизайну оболонки є матеріали конструкції. Оболонка повинна бути термостійкою і здатною витримувати перепади температури. У деяких процесах він повинен бути -стійким до корозії. Наприклад, кожухотрубні теплообмінники, які використовуються в морській воді або хімічних процесах, часто повинні бути стійкими до корозії.

Відповідно до вимог процесу можна використовувати спеціальні матеріали. Наприклад, тантал може бути оптимальним у випадках екстремальних температур і корозійних матеріалів.

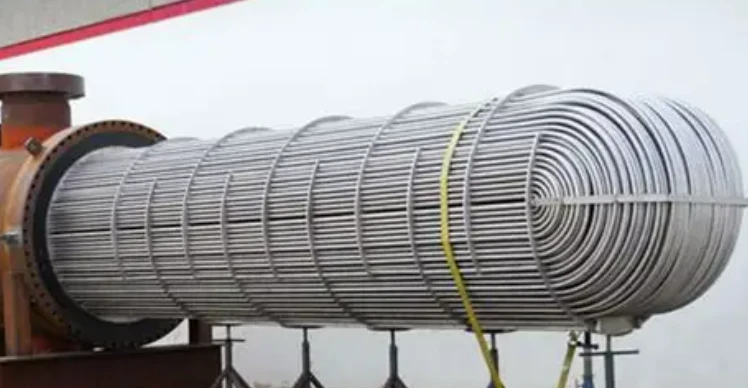

Трубний пучок

Пучок трубок утримує середовище-з боку трубки, яке зазнає зміни температури.

Існують різні способи налаштування труб і пучка труб кожухотрубного теплообмінника, включаючи тип матеріалу, діаметр, кількість проходів і форму труб (наприклад, U-труби).

У деяких вузлах трубний пучок можна знімати.

Крок труби

Крок труби - це відстань між центром однієї труби та центром сусідньої труби.

Зазвичай він вимірюється як перпендикулярна відстань між трубами і є важливим конструктивним параметром, який впливає на ефективність теплопередачі та падіння тиску в теплообміннику. Труби можуть мати трикутну або квадратну конфігурацію для різних цілей.

Крок труб є важливим параметром, який необхідно ретельно вибирати під час проектування кожухотрубного теплообмінника, щоб забезпечити оптимальну продуктивність і надійність.

Канали або головки

Виробники кожухотрубних труб можуть використовувати багато різних типів головок. Наприклад, якщо потрібне часте технічне обслуговування теплообмінника, найбільш підходящим може бути канал зі знімною кришкою. Головки кришки, мабуть, найчастіше використовуються на кожухотрубних теплообмінниках, які не потребують частого обслуговування.

Трубні дошки

Трубні решітки можуть додати більшої гнучкості та гарантувати, що теплообмінник може відповідати більш складним екологічним вимогам.

Фіксована трубна решетка — це «стандартна» конструкція, яка використовується, коли немає значних робочих проблем.

З іншого боку, подвійна трубна решетка, наприклад, використовується там, де задіяні речовини не повинні змішуватися. Це поширене явище серед інших хімічних процесів. Конструкція трубної решетки створює шлях евакуації для будь-якої речовини, що витікає, викликаючи попередження.

Для отримання додаткової інформації прочитайте розділ «Трубні листи теплообмінника для складних операцій».

Компенсатори

Компенсатор (також відомий як сильфон) дозволяє кожухотрубному теплообміннику адаптуватися до змін температури, розширюючись або стискаючись, коли матеріал стає гарячішим або холоднішим.

Теплообмінники, які працюють у широкому діапазоні температур, потребують компенсаторів, щоб запобігти навантаженню на інші елементи, яке інакше може призвести до пошкодження.

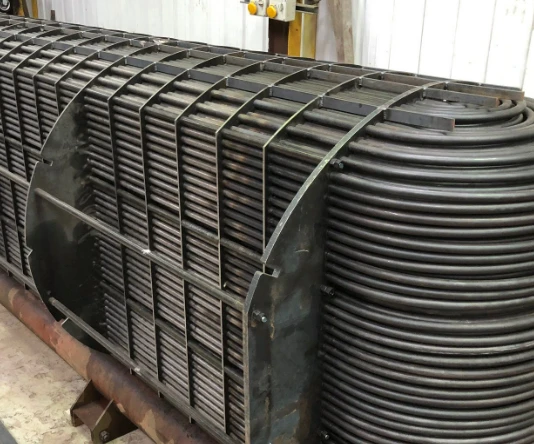

Перегородки

Перегородки спрямовують потік речовин у теплообміннику, допомагаючи досягти найбільш ефективної швидкості для високого коефіцієнта теплопередачі. Розробка правильної перегородки для параметрів продукту може підвищити ефективність, зменшити забруднення та зробити обладнання придатним для його призначення.

У деяких конфігураціях перегородки також підтримують труби, щоб запобігти провисанню або пошкодженню від вібрації.

Подовжені поверхневі ребра

Подовжені поверхневі ребра можна інтегрувати в корпусні та трубні конструкції, щоб підвищити ефективність і зробити продукт більш компактним та/або більш економічним. Вони збільшують площу поверхні зовнішньої сторони труби для покращення балансу коефіцієнтів теплопередачі.

Дізнайтеся більше про вдосконалені теплообмінники з подовженими ребрами.

Одне з найважливіших рівнянь, яке описує функцію кожухотрубного теплообмінника, таке:

• Q=U x A x ΔTm
• Q – швидкість тепловіддачі.
• U – загальний коефіцієнт тепловіддачі.
• А — площа теплообміну.
• ΔTm – логарифм середньої різниці температур між гарячою та холодною рідинами.

За допомогою цього рівняння ми можемо розрахувати швидкість теплообміну в теплообміннику. Він зазвичай використовується при проектуванні та аналізі теплообмінників, що дозволяє інженерам оптимізувати продуктивність і ефективність процесу теплообміну.

Наприклад, ми могли б використати це рівняння для розрахунку площі поверхні, необхідної в нашому теплообміннику для охолодження матеріалу до необхідної температури. У цьому випадку ми б змінили рівняння так:

A (площа поверхні)=Q / (U x ΔTm)

Щоб спроектувати кожухотрубний теплообмінник, який відповідає вашим потребам, необхідно враховувати кілька факторів.

• Визначте свої конкретні технологічні рідини та робочі умови.Це визначить відповідну конструкцію та вибір матеріалу для вашого теплообмінника.
• Переконайтеся, що використовувані матеріали є відповідними та високоякісними.Це залежатиме від вашої програми, наприклад від корозійностійких-сплавів для суворих умов.
• Розгляньте свої майбутні потреби та потенційні плани розширення.Ви хочете, щоб ваш теплообмінник відповідав змінам у вашому процесі.
• Знайте свій бюджет.Збалансуйте свої потреби з ціною та часом доставки, гарантуючи, що ви отримаєте продукт, який відповідає вашим стандартам якості.
• Співпраця з надійними виробниками та постачальниками.Вони повинні мати гарну репутацію, досвід, сертифікати та позитивні відгуки клієнтів.
