Що таке теплообмінники рідина--повітря?

A теплообмінник рідина--повітряце пристрій, призначений для передачі тепла від рідкого середовища навколишньому технологічному повітрю. Він зазвичай використовується для нагрівання або охолодження повітря, яке циркулює в промислових процесах.

У цій статті ми розповімо більше про рідинно--теплообмінники, зокрема про те, як вони працюють, де ми їх знаходимо та чому вони важливі для деяких галузей.

Теплообмінник рідини--повітря складається з серії труб або каналів, через які тече рідина, і де ці труби/канали піддаються дії потоку повітря, де відбувається обмін теплою. Така конструкція сприяє обміну тепловою енергією між рідиною та повітрям, передаючи тепло від рідини до повітря або навпаки.

Цей тип теплообмінника використовується в промислових процесах, автомобільних системах охолодження, установках кондиціонування повітря та охолодженні електричних шаф тощо. Використовуючи різницю температур між рідиною та навколишнім повітрям, теплообмінник рідина--повітря ефективно розсіює тепло та допомагає підтримувати бажану робочу температуру оброблюваного середовища.

Як працює теплообмінник рідина--повітря? Ось спрощене пояснення.

1. Потік рідини

Рідина, як-от вода чи масло, потрапляє в теплообмінник і спрямовується по трубах або каналах за заздалегідь-визначеною схемою. Ці труби та часто ребра розроблені для збільшення площі поверхні, доступної для теплообміну.

2. Теплообмін

Коли рідина тече по трубах, вона передає теплову енергію на стінки труб через провідність. Стінки труб і ребра виконують роль провідників і конвекторів, сприяючи передачі тепла від рідини до навколишнього середовища.

3. Повітряний потік

Повітря або нагнітається, або втягується через зовнішню поверхню трубок, або пасивно циркулює. Повітря поглинає тепло від стінок труби за допомогою конвекції та провідності. Вентилятори або повітродувки можна використовувати для покращення теплопередачі, але з вищими експлуатаційними витратами.

4. Теплообмін

Тепло передається від рідини до повітря, коли нагріті трубки контактують з більш холодним повітрям. Рідина поступово втрачає тепло, що призводить до її охолодження, а повітря набуває тепла і стає теплішим. Або навпаки в системі охолодження.

5. Рекуперація тепла

У деяких сферах застосування теплообмінники використовуються для відновлення тепла від процесу. Нагріте повітря, яке тепер несе передане тепло, зазвичай викидається з теплообмінника через витяжну систему. Це дозволяє теплу розсіюватися в навколишнє середовище.

Теплообмінник рідина--повітря забезпечує ефективну передачу тепла за рахунок використання великої площі поверхні труб і ребер, а також різниці температур між рідиною та повітрям.

Конкретна конструкція та конфігурація теплообмінника залежать від застосування та бажаної потужності теплообміну. У Sterling TT ми розробляємо теплообмінники з найкращими матеріалами для роботи, які точно відповідають вашим потребам. Дізнайтеся більше на нашій сторінці концептуального дизайну теплообмінника.

Рідина--теплообмінники можуть мати різні форми. Ось деякі з найпоширеніших:

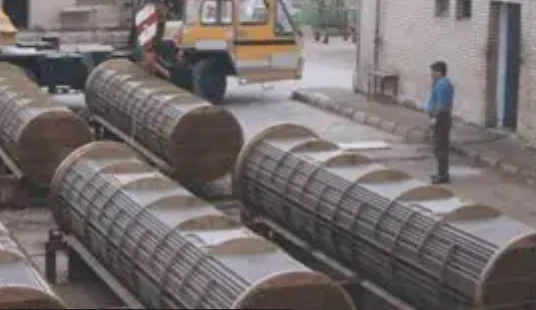

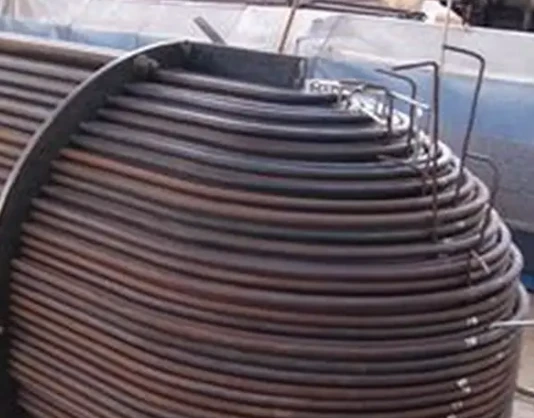

Кожухотрубний теплообмінник

Кожухотрубні теплообмінники широко використовуються в промислових умовах для забезпечення ефективного теплообміну між рідинами. Ці теплообмінники складаються із зовнішньої оболонки, яка служить основною ємністю, і внутрішньої системи трубок, через які циркулюють рідини. Передача тепла відбувається через стінки труб, що забезпечує обмін тепловою енергією між рідинами.

Дізнайтеся більше про кожухотрубні теплообмінники.

Теплообмінник з ребристою трубою

Теплообмінники з ребристими трубами мають ребра, прикріплені до зовнішньої труби теплообмінника. Рідина тече по трубках, а повітря проходить над ребрами. Ребра збільшують площу поверхні, сприяючи посиленому теплообміну між рідиною та повітрям. Дізнайтеся більше про вдосконалені теплообмінники з подовженими ребрами.

Різноманітні приклади рідинно--теплообмінників--повітря використовуються в різних галузях і сферах застосування. Ось кілька типових прикладів.

Радіатор автомобіля

Радіатор у системі охолодження транспортного засобу – це теплообмінник-{1}}рідина–-повітря. Він передає тепло від охолоджувальної рідини двигуна до навколишнього повітря, щоб підтримувати роботу двигуна в оптимальному діапазоні температур.

Масляний радіатор

Маслоохолоджувачі використовуються в різних сферах застосування, включаючи електростанції, автомобільні двигуни, гідравлічні системи та промислове обладнання. Вони передають тепло від гарячої олії до навколишнього повітря, підтримуючи належну робочу температуру олії.

Охолоджувач повітря наддуву

Також відомий як інтеркулер, охолоджувач наддувочного повітря використовується в двигунах з турбонаддувом або наддувом. Він охолоджує стиснене повітря перед тим, як воно потрапить у двигун, покращуючи продуктивність і ефективність завдяки збільшенню щільності повітря.

Системи рідинного охолодження електрошаф

Теплообмінники рідина--повітря часто використовуються в системах охолодження електричних шаф, таких як кораблі, або високопродуктивних обчислювальних системах-. Вони відводять тепло, що виділяється електронікою, і розсіюють його в навколишнє повітря.

Це лише кілька прикладів теплообмінників рідина--повітря, і існує багато інших конкретних застосувань і варіантів залежно від галузі та вимог.

Утилізація тепла промислових відходів

Для цього застосування -використовуються високотемпературні кожухотрубні теплообмінники.

Теплообмінники рідина--повітря мають кілька переваг у різних сферах застосування.

Ось деякі переваги використання теплообмінника рідина--повітря:

• Ефективне розсіювання тепла

• Теплообмінники рідина--повітря забезпечують ефективне охолодження, передаючи тепло від рідкого середовища навколишньому повітрю. Велика площа поверхні, що піддається впливу повітря, забезпечує ефективний теплообмін, забезпечуючи оптимальне охолодження.

• Компактний дизайн

• Ці теплообмінники часто розроблені як компактні та легкі, що робить їх придатними для установок, де простір обмежений. Їх компактний розмір дозволяє легко інтегрувати його в різні системи або обладнання, не займаючи зайвого місця.

• Універсальність

• Теплообмінники рідина--повітря можна використовувати в різних сферах промисловості. Вони зазвичай використовуються в автомобільних системах охолодження, охолодженні електричних шаф, системах HVAC, промислових процесах тощо. Ця універсальність дозволяє адаптувати їх до різних вимог до охолодження.

• Ефективне рішення-

• Впровадження рідинного-теплообмінника-повітря може бути економічно ефективнішим-, ніж альтернативні методи охолодження. Зазвичай їх встановлення та обслуговування менш дорогі, ніж складні системи, як-от рідинні-{5}}теплообмінники або холодильні-системи охолодження.

• Спрощене обслуговування

• Технічне обслуговування рідинно--теплообмінників є відносно простим. Очищення зовнішньої поверхні теплообмінника для видалення будь-якого пилу або сміття, які можуть перешкоджати потоку повітря, як правило, достатньо для підтримки його продуктивності. Ця простота скорочує час простою та витрати на обслуговування.

• Енергоефективність

• Теплообмінники рідини--повітря можуть підвищити енергоефективність, забезпечуючи рекуперацію тепла. У певних випадках тепло, витягнуте з рідини, може бути перенаправлено та використано для інших цілей, наприклад для попереднього нагрівання рідин, що надходять, або обігріву приміщень, зменшуючи загальне споживання енергії.
• Загалом теплообмінники рідина--повітря пропонують ефективне охолодження, універсальність, економічність-та легкість обслуговування, що робить їх кращим вибором у багатьох галузях для ефективної теплопередачі та контролю температури.

Запит на розмір HX

Ваші сценарії застосування теплообмінника (наприклад, харчова промисловість, нафтохімічна промисловість, енергетичне охолодження) і характеристики середовища (корозійність/в’язкість/температура) відрізняються, тому план специфікацій також буде ексклюзивно адаптований-будь ласка, повідомте нам про свої потреби, і ми надамо вам цільові параметри та пропозиції.
