Які існують три типи теплообмінників?

A теплообмінникце важливий пристрій, який використовується в різних галузях промисловості та застосуваннях для ефективної передачі теплової енергії від однієї рідини до іншої. Він відіграє життєво важливу роль у процесах нагрівання, охолодження та відновлення енергії. Основна функція теплообмінника полягає в тому, щоб полегшити передачу тепла між двома або більше рідинами, утримуючи їх фізично розділеними. Це дозволяє обмінюватися тепловою енергією без змішування рідин, забезпечуючи безпеку та запобігаючи забрудненню. Теплообмінники використовуються в багатьох галузях, включаючи системи опалення, вентиляції та кондиціонування, виробництво електроенергії, хімічну обробку, охолодження та виробничі процеси. Їхня конструкція та робота засновані на принципах термодинаміки та механіки рідини, доступні різні типи та конфігурації відповідно до конкретних вимог.

Теплообмінники розроблені для оптимізації ефективності теплопередачі шляхом максимізації площі поверхні, доступної для обміну, та сприяння ефективному потоку рідини. Вони складаються з двох контурів рідини: контуру гарячої рідини та контуру холодної рідини. Ці контури розділені суцільним бар’єром, зазвичай зробленим з металу, який діє як провідний шлях для передачі тепла. Коли гаряча рідина протікає через одну сторону теплообмінника, вона передає свою теплову енергію твердому бар’єру, який потім проводить тепло до іншої сторони, де циркулює холодна рідина. Цей процес теплообміну може відбуватися різними способами, наприклад через прямий контакт між рідинами або через твердий бар’єр як посередник. Теплообмінники сконструйовані для забезпечення ефективної теплопередачі, мінімізуючи перепади тиску, втрати енергії та забруднення, забезпечуючи оптимальну продуктивність і-рентабельність у системах керування температурою.

Теплообмінники можна класифікувати за різними критеріями, включаючи їх конструкцію, розташування потоку та механізм теплопередачі. Ось три загальні класифікації теплообмінників:

Класифікація-на основі будівництва

Класифікація-на основі конструкції класифікує теплообмінники на основі їх фізичної структури та конструкції. Він включає такі типи теплообмінників, як кожухотрубні, пластинчасті та оребрені трубні теплообмінники, кожен з яких має відмінні характеристики та переваги в застосуванні теплопередачі.

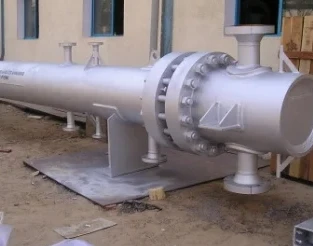

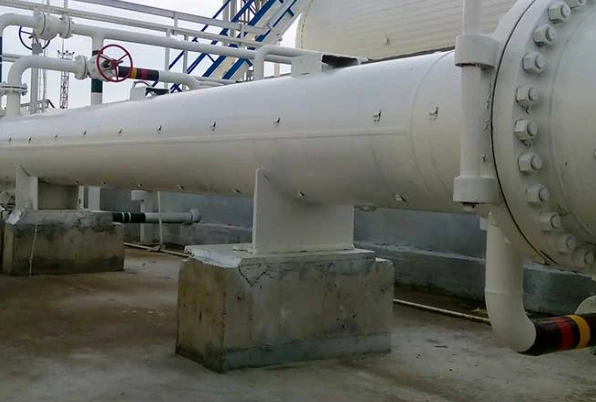

• Кожухотрубні теплообмінники

Цей тип складається з оболонки (зовнішньої судини) з кількома трубками всередині. Одна рідина тече через трубки, а інша рідина обтікає трубки в оболонці. Вони універсальні, надійні та широко використовуються в промисловості.

• Пластинчасті теплообмінники

Ці теплообмінники складаються з низки пластин, що чергуються між собою для гарячої та холодної рідини. Пластини забезпечують велику площу поверхні для теплопередачі, компактні, ефективні та підходять для застосувань із високими вимогами до теплопередачі.

Теплообмінники з ребристими трубками: ці теплообмінники мають труби з розширеними поверхнями, які називаються ребрами. Ребра збільшують площу теплопередачі та підвищують ефективність теплопередачі. Вони зазвичай використовуються для охолодження та опалення повітря.

Класифікація на основі -потоку

Класифікація-на основі розташування потоку класифікує теплообмінники на основі напрямку та розташування потоків рідини. Він включає конфігурації паралельного потоку, протитоку та перехресного потоку, які визначають різницю температур і ефективність теплопередачі в теплообміннику.

• Теплообмінники з паралельним потоком

У такому розташуванні як гаряча, так і холодна рідини надходять в теплообмінник з одного кінця і течуть паралельно одна одній. Це призводить до різниці температур, яка зменшується по довжині теплообмінника.

• Протипоточні теплообмінники

У протитечійній системі гарячі та холодні рідини надходять у теплообмінник з протилежних кінців і течуть у протилежних напрямках. Ця конфігурація максимізує різницю температур між рідинами, що забезпечує ефективну теплопередачу.

• Перехресні теплообмінники

Тут одна рідина тече через потік іншої рідини, що призводить до перпендикулярної картини потоку. Ця конфігурація зазвичай використовується в системах кондиціонування повітря та градирнях.

Класифікація на основі-механізму теплопередачі

Класифікація на основі-механізму теплопередачі класифікує теплообмінники на основі того, як тепло передається між рідинами, розрізняючи теплообмінники провідності, конвекції та радіації, кожен з яких використовує різний спосіб теплопередачі.

• Кондукційні теплообмінники

У цих теплообмінниках тепло передається між рідинами через провідний бар’єр, наприклад металеву стінку. Тепло перетікає від гарячої рідини до холодної рідини шляхом провідності через твердий бар’єр.

• Конвекційні теплообмінники

Теплопередача відбувається в основному за рахунок руху рідин. Ця категорія включає як примусову конвекцію, коли потік рідини викликається механічно, так і природну конвекцію, де передача тепла зумовлена ​​різницею густини, спричиненою коливаннями температури.

• Радіаційні теплообмінники

Радіаційні теплообмінники передають тепло за допомогою електромагнітних хвиль без прямого контакту між рідинами. Вони зазвичай використовуються у високотемпературних-системах і-космічних системах.

Теплообмінники пропонують ряд переваг у різних сферах застосування. Вони забезпечують ефективну теплопередачу, дозволяють контролювати температуру, сприяють рекуперації енергії та забезпечують компактні конструкції для-обмеженого середовища.

• Ефективна тепловіддача:Теплообмінники забезпечують ефективну передачу тепла між рідинами, максимізуючи використання теплової енергії та зменшуючи втрати енергії.
• Контроль температури:Теплообмінники дозволяють точно контролювати температуру рідини, забезпечуючи оптимальні умови роботи для різних промислових процесів і систем.
• Компактний дизайн:Теплообмінники можуть бути сконструйовані таким чином, щоб вони мали компактну-компактну конструкцію, що робить їх придатними для встановлення з обмеженим простором.
• Універсальність:Теплообмінники є універсальними і можуть бути розроблені для різних застосувань, враховуючи різні типи рідин, швидкості потоку та температурні діапазони.
• Економія коштів:Завдяки рекуперації та повторному використанню тепла теплообмінники можуть сприяти значній економії коштів за рахунок зменшення споживання енергії та мінімізації потреби в додатковому обладнанні для опалення чи охолодження.

Незважаючи на численні переваги, теплообмінники також мають деякі обмеження. Це ймовірність забруднення та корозії, високі початкові витрати, вимоги до технічного обслуговування, проблеми з падінням тиску та обмеження у роботі з екстремальними перепадами температур.

• Забруднення:Теплообмінники чутливі до забруднення, яке виникає, коли на поверхнях теплопередачі накопичуються відкладення, такі як накип, корозія або органічні речовини. Забруднення знижує ефективність теплопередачі, збільшує перепад тиску та вимагає регулярного чищення або обслуговування.
• Витік:Теплообмінники можуть мати витік між контурами гарячої та холодної рідини, що призводить до втрати ефективності та можливого забруднення рідин.
• Вартість:Придбання, встановлення та обслуговування теплообмінників може бути дорогим, особливо для великомасштабних -застосунків, які вимагають спеціальних конструкцій або матеріалів.
• Обмежений діапазон температур:Певні теплообмінники можуть мати обмеження щодо діапазону температур, з якими вони можуть ефективно працювати, що зменшує їхню придатність для екстремальних температур.
• Падіння тиску:Теплообмінники можуть спричинити падіння тиску в рідинних контурах, що може потребувати додаткової потужності насоса для підтримки бажаної швидкості потоку.

Теплообмінники -знаходять широке застосування в таких галузях, як HVAC, виробництво електроенергії, хімічна обробка, охолодження та переробна промисловість, сприяючи ефективній передачі тепла для опалення, охолодження та рекуперації енергії.

• Системи ОВК:Теплообмінники використовуються для ефективного опалення та охолодження будівель.
• Виробництво електроенергії:Вони відіграють вирішальну роль в електростанціях, сприяючи передачі тепла в парогенераторах і конденсаторах.
• Хімічна обробка:Теплообмінники використовуються для контролю температури, конденсації парів і нагрівання або охолодження технологічних рідин.
• Холодильна техніка та кондиціонування:Вони допомагають передавати тепло між холодоагентами та навколишнім середовищем.
• Переробна промисловість:Теплообмінники використовуються в харчовій промисловості, нафтопереробці, фармацевтичному виробництві та інших промислових процесах, що вимагають теплопередачі.
