Наші високоміцні оцинковані прогони C & Z виготовляються холодним способом-з оцинкованої-покритої високоміцної сталевої бухти, що дає промисловим складам і попередньо-сконструйованим сталевим будівлям легкий, але жорсткий вторинний каркас, який переносить покрівлю, стінові панелі та навантаження обладнання до основного порталу. Попередньо просвердлені ніжки швидко кріпляться болтами до крокв і рейок, тож зведення залишається швидким у повторюваних рядах, тоді як оцинкована поверхня стійка до вологи та прибережної солі для тривалого терміну служби з мінімальним обслуговуванням.
Примітки щодо технічної продуктивності та дизайну
Обидва профілі є холодноформованими елементами діафрагми покрівлі або стіни: вони несуть власне навантаження, постійне навантаження, вітрове підняття та (для даху) місцевий сніг, переносячи їх на крокви порталу. Секція Z натискається на опори для більших безперервних прольотів; секція C з’єднана-встик або вкладена. Відстань і з’єднання (попередньо пробиті отвори, скоби або кронштейни) відповідають навантаженню та дрейфу даху; розмір відповідно до керівного стандарту (GB 50017 / EN 1993-1-3 / AISI S100 / AS-NZS 4600), перевірка двовісного вигину, прогину та локального вигину.
Матеріал і захист- від корозії
| частина | Оцінка | Стандартний | Закінчити |
|---|---|---|---|
| Прогон (несучий-деталь-холодного формування) | S550GD / Q550 висока міцність | GB/T 6723 ≈ EN 1993-1-3 ≈ AISI S100 | Котушка з оцинкованим -покриттям, Z275 / Z450 |
| Додатково | S450GD / Q350 | GB/T 6723 | Котушка з оцинкованим-покриттям |
Повна специфікація
| Пункт | Деталь |
|---|---|
| Форми розділів | С-прогони (асиметричне полотно) / Z-прогони (симетричне полотно для притирки) |
| Діапазон розділу | C80–C220; Z100–Z200 |
| Товщина стінки | 2,0–3,0 мм |
| Довжина | Макс. 5,8 м (20 GP) / 11,8 м (40 GP / HC); звичай на бухту |
| Дірки | Попередньо-перфоровані кріпильні отвори або звичайна ніжка, за макетом |
| матеріал | Високоміцна оцинкована котушка (S550GD / Q550) |
| Анти{0}}корозія | Цинкове покриття Z275–Z450 відповідно до GB/T 2518 ≈ EN 10346 |
| Стандарти проектування | GB 50017 / EN 1993-1-3 / AISI S100 / AS-NZS 4600 |
| Упаковка | З’єднані в пакети на дерев’яних піддонах |
Вибір секцій C & Z Purlin
| Розділ C | h×b1×b2×a (мм) | Товщина | Типове використання |
|---|---|---|---|
| C80–C120 | 80–120 × (40–50) × (40–50) × 15–20 | 2,0–3,0 мм | Легка покрівля / прогон, малий проліт |
| C140–C180 | 140–180 × 50–60 × 50–60 × 20 | 2,0–3,0 мм | Середня обшивка даху/стіни |
| C200–C220 | 200–220 × 60–70 × 60 × 20 | 2,0–3,0 мм | Важкий дах / більша бухта |
| Розділ Z | h×b1×b2×a (мм) | Товщина | Типове використання |
|---|---|---|---|
| Z100–Z140 | 100–140 × 55 × 50 × 20 | 2,0–3,0 мм | Легка--прогонка даху |
| Z150–Z180 | 150–180 × 67 × 61 × 20 | 2,0–3,0 мм | Середній--важкий дах, прольоти внахлест |
| Z200 | 200 × 67 × 61 × 20 | 2,0–3,0 мм | Важкий дах, більші бухти |
Чому варто вибрати наші оцинковані C & Z прогони?
Висока міцність, менша вага:Згорнута з високоміцної рулонної-оцинкованої катушки, секція витримує більше навантаження на кілограм, ніж звичайні гарячекатані швеллери, тому рами залишаються легкими, а витрати на транспортування знижуються.
Довгий корозійний термін служби:Попередньо-оцинкований змійовик відповідно до GB/T 2518 ≈ EN 10346 стійкий до вологи, солі та дощу для прибережних і -місць з високою вологістю з меншим обслуговуванням.
Попередньо-перфорований для швидкості:Отвори для кріплення попередньо-пробиваються на лінії-формування рулонів, тож прогони кріпляться болтами прямо без свердління на місці.
Зроблено відповідно до вашої геометрії секції:Розріз, товщина, шаблон отворів і довжина вирізані відповідно до вашого креслення, відповідно до вашої рами, а не стандартного розміру.
Як вони працюють + програми

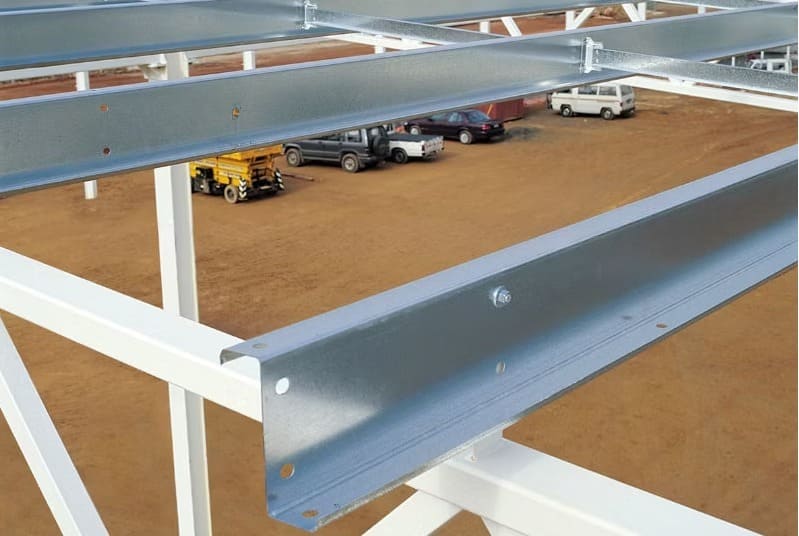

Переносити навантаження на дах і стіни.Прогони проходять між кроквами та несуть профнастил плюс вітер/сніг; кріпить стінові панелі до рами.
Швидке багаторазове-зведення відсіку.Попередньо-штамповані ніжки та легка холодноформована вага дозволяють установникам швидко закріпити кожну болтову прокладку через ідентичні відсіки.
Варіант безперервної притирки.Z-подібні прогони прилягають до опор для більшого прозорого прольоту та кращої жорсткості, з якою не можуть легко зрівнятися C-секції.

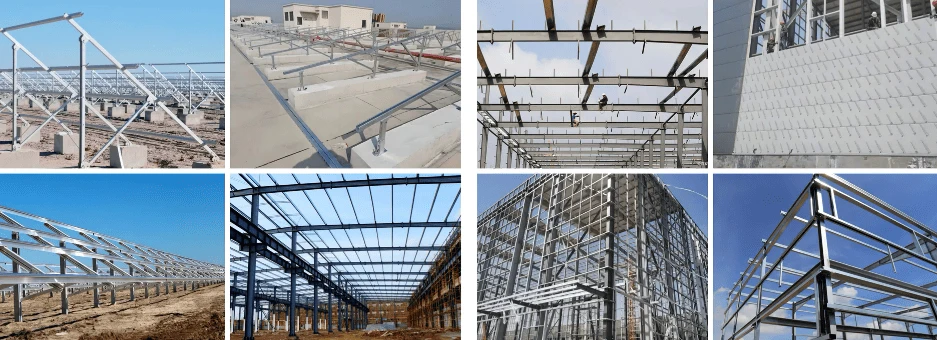

Додатки
Промислові склади та майстерні– прогони даху на каркасах порталів.
Попередньо-монтовані сталеві будівлі– повторюване обрамлення бухти.
Логістика та холодильні{0}}навіси– обшивка стін з утеплених панелей.
Сільськогосподарські та тимчасові споруди– опора даху та стін C/Z.
Наше виготовлення та якість (M11–M14)
Потік виробництва
Перевірка замовлення / деталізації– переріз, довжина та схема отворів перевіряються на даху та стіні перед використанням котушки.
Вхідна перевірка котушки– хімічні, механічні та цинкові випробування підтверджують, що стрічка відповідає специфікаціям.
Нарізка (за потреби)– котушка розрізається на ширину стрічки для цільової ділянки.
Холодне формування рулонів– смуга холодно формується-в профіль C або Z з жорстким допуском.
Відріжте по довжині та попередньо -пробіть– секції нарізаються на довжину ряду, а на волосіні пробиваються кріпильні отвори.
Остаточна перевірка та комплектування– секції вимірюються за розміром, скручуванням і покриттям, а потім зв’язуються в пакети на піддонах.
Контроль якості
| Контрольна точка | метод | документ |
|---|---|---|
| Матеріал котушки | Хімічний/механічний/повторний тест-на цинк | Котушка MTC |
| Геометрія перетину | Габаритний калібр на перетині C/Z | Протокол перевірки |
| Цинкове покриття | Товщина покриття та адгезія | Звіт про покриття (GB/T 2518 / EN 10346) |
| Штампування / довж | Перевірка зразка отвору та довжини | Протокол перевірки |
Інспекція-третіх сторін (SGS/BV/TÜV) підтримується за запитом.

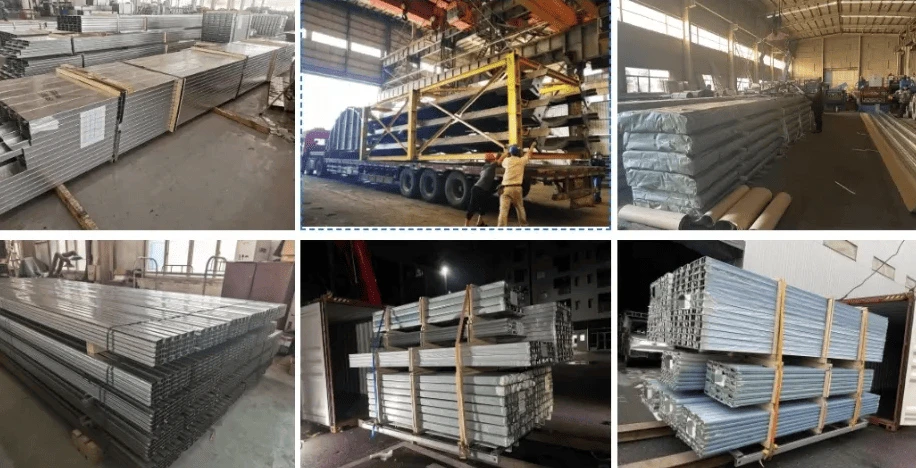

Упаковка та доставка
| Категорія | Деталь |
|---|---|
| Упаковка | Прогони, об’єднані в кожну секцію на дерев’яних піддонах з поліпропіленовими стрічками + кутові протектори; VCI плівка + гідробар'єр; поролонові прокладки між шарами для захисту цинку. |
| Доставка | Контейнер (20″ / 40 GP / HC) на обмеження довжини; пучки закріплені для запобігання зсуву. |
| Час виконання | Запас 10–15 днів; замовлення 15–25 днів |
| Маркування | Етикетки, стійкі до атмосферних впливів: номер деталі, лінія затоки/сітки, кількість, вага нетто, позначки порту призначення. |
| Документи | Котушка MTC, пакувальний лист, рахунок-фактура, покриття / звіт про перевірку (за запитом), монтажні креслення. |
FAQ:
Яка різниця між прогонами C і Z?
Прогони C мають асиметричну перетинку та зрощені встик або вкладені; Z-прогони мають симетричну перетинку і можуть перекривати більші безперервні прольоти.
Які стандартні розміри секцій?
Ми поставляємо C80–C220 та Z100–Z200, товщиною 2,0–3,0 мм, до 11,8 м для 40 GP/HC.
Чому високоміцна оцинкована сталь?
Високоміцна холодно{0}}формована сталь витримує більше навантаження на кілограм; цинкове покриття відповідно до GB/T 2518 ≈ EN 10346 стійке до вологи та солі протягом тривалого терміну служби.
Чи поставляються прогони з отворами для кріплення?
Так-кріпильні отвори попередньо-пробиті на вашій деталі з’єднання; також доступні гладкі секції.
Чи можу я замовити змішані розміри в одному проекті?
Так-надішліть свій макет, і ми згорнемо обрешітки для даху та стін у відповідних наборах для кожної секції, розмір яких відповідає вашому кресленню.
