Атмосферна колона — це вертикальний конструкційний елемент, розміщений на торцевих стінах (фронтонах) і торцевих відсіках металургійного цеху, і її завдання — протистояти бічному тиску вітру на стіну та нести систему обшивки. Коли сильний вітер вдаряє по фронтону, стінові панелі спочатку передають тиск на пояси, пояси передають його на вітрові колони, і кожна вітрова колона передає частину цієї сили вгору до горизонтальних розтяжок даху через шарнірне верхнє з’єднання, а решту вниз до фундаменту через свою опорну плиту.
Ми виготовляємо вітрові колони з Q355B з повним-зварюванням із проникаючими пазами, пропонуємо будь-яке поширене розташування - консольну, просто підтримувану та структурну колону -, щоб секцію вибирали відповідно до висоти вашої стіни та швидкості вітру, а також обробку деталей дробеструйною обробкою та анти-цинковою/поліуретановою-антикорозійною системою, з безкоштовним дизайном і повними монтажними кресленнями.
Спосіб компонування вітрової колони
| Макет | Особливості | Найкраще підходить |
|---|---|---|
| Консольний балковий тип | Жорстке з’єднання-основи колони; розміри секції під умови роботи; верх з'єднаний пружинними пластинами. | Високі майстерні, де фіксована основа скорочує ефективну довжину. |
| Просто підтримуваний тип балки | Основна рама витримує вертикальні та поперечні навантаження; стовп вітру несе тільки поздовжній вітер; розкоси витримують поздовжнє навантаження. | Легкі портальні рами: просте навантаження, малий перетин, низька вартість. |
| Конструкційний колонний тип | Інтегрується в систему для перенесення як структурних, так і вітрових навантажень. | Бічні-прольотні рами, які звужують секцію та вирізають сталеву-основну раму. |
Специфікація стовпа вітру
| Пункт | Специфікація |
|---|---|
| Назва предмета | Виготовлена вітрова колона (фронтон-кінцева колона) |
| Основний матеріал | Q355B |
| Форма розділу | Гарячекатаний/зварений профіль H-, розмір якого відповідає висоті стіни та швидкості вітру |
| Підключення | Зверху: пружинна пластина/довга-прорізна петля; основа: фіксована або закріплена опорною плитою та анкерними болтами |
| Поверхня | Дробеструйна обробка Sa2.5, цинк-ґрунтовка, поліуретанове верхнє покриття |
| Виготовлення | Різання з ЧПК, свердління,-зварювання канавок з повним проникненням |
| Зварювання | Зварювання під флюсом (SAW) / автоматичне зварювання |
| Програмне забезпечення для проектування | AutoCAD · PKPM · MTS · 3D3S · Tarch · Tekla Structures |
| Сервіс | Проектування, виготовлення та монтаж; безкоштовне проектування та монтажні креслення |
| Упаковка | Контейнерний (40/20GP, 40HQ, 40OT), кріплення та ящики |
Переваги Wind Column
1. Безпосередньо витримувати горизонтальні вітрові навантаження на фронтонні стіни (або бічні стіни)
Коли сильний вітер діє збоку на будівлю цеху, стінові кольорові сталеві панелі спочатку передають тиск вітру на прогони, які потім передають навантаження на вітро-стійкі колони. Виконуючи роль жорсткої сталевої рами, вітро-стійкі колони ефективно витримують зосереджені вітрові навантаження.
2. Надійно передає вітрове навантаження на конструкцію даху та фундамент
Верх колони шарнірно кріпиться до балок даху (або ферм даху) за допомогою пружинних пластин або торцевих пластин, передаючи частину сили вітру вгору до системи горизонтальних кріплень даху. Основа колони кріпиться до фундаменту, передаючи решту сили вітру безпосередньо на землю. Це формує повний шлях передачі навантаження:прогони стін → вітро{0}}стійкі колони → конструкція даху / фундамент.
3. Контроль-відхилення стінових панелей у площині та забезпечення загальної жорсткості конструкції
Польові вимірювання показують, що за умов вітру 10 класу прогин фронтонних стін без вітро{1}}стійких колон може перевищувати-обмеження, визначене кодом, більш ніж у 5 разів. Після встановлення вітро-стійких колон з відповідними перерізами прогин стіни контролюється в межах 3 мм, що значно нижче допустимої межі в 15 мм. Це значно зменшує вібрацію стін і ризик пошкодження матеріалів корпусу
Ключові застосування вітрової колони
Промислові підприємства та фабрики: Діє як основна бічна опора для фронтонних стін у конструкціях портальних каркасів, щоб протистояти сильному тиску вітру.
Великі-склади: Забезпечує стабільний вертикальний каркас для стінових рейок і-систем металевих обшивок великої площі.
Широко-будівлі: Незамінний для ангарів, стадіонів і виставкових центрів для посилення структурної цілісності торцевих-стін.
Комерційні комплекси: Використовується в торгових центрах і офісних вежах як частина системи опору боковим зусиллям для зовнішніх огороджень.
Виробничий процес і система якості
Потік виробництва
Детальний дизайн- детально описано в Tekla з моделі рами.
Матеріальна перевірка- Q355B із сертифікатом заводу.
Нарізка- Різання полотна та фланців з ЧПУ.

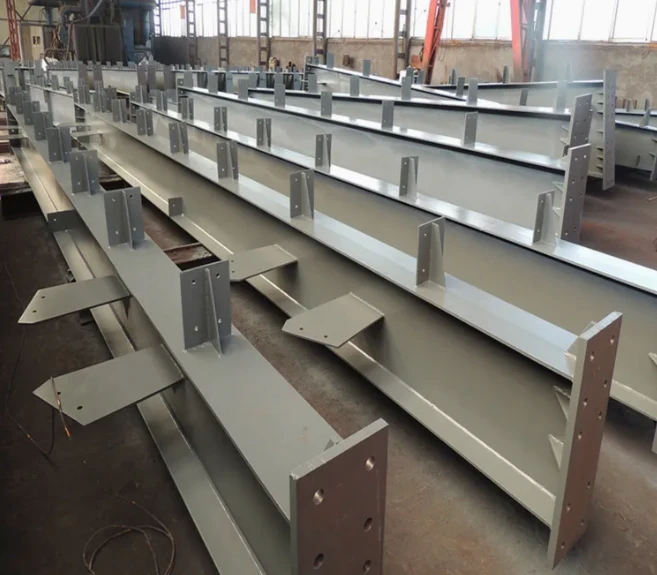

Монтаж і зварювання- H-секція, виготовлена та зварена автоматизованою SAW.
Випрямлення- машина для правки фланців виправляє деформацію.
Точна обробка- end-торцеве фрезерування та свердління з ЧПУ.
Обробка поверхні- дробеструйна обробка Sa2.5, багата-цинком і поліуретан.
Остаточний контроль якості та упаковка- перевірка розмірів, НК, маркування.
Контроль якості та перевірка
Простежуваність матеріалу- Сертифікат млина Q355B і відстеження партії.
Цілісність зварювання- повні-зварні шви з проплавленням, UT критичних зварних швів, контроль прямолінійності.
Точність підключення- торцева-площинність торця та положення отворів на -свердлених вузлах із ЧПУ.
Контроль покриття- ДПФ, виміряний відповідно до специфікації.
Третя-сторона- SGS / BV / TÜV за запитом.
Упаковка та доставка Wind Column
| Пункт | Деталь |
|---|---|
| Упаковка | Дерев'яна перегородка між елементами; дрібні деталі в дерев'яних ящиках. |
| Транспорт | У контейнерах 40/20GP, 40HQ або 40OT; штабелювання за специфікацією, закріплення вантажу. |
| Час виконання | Підтвердьте згідно з графіком (зазвичай через 15–30 днів після затвердження малюнка). |

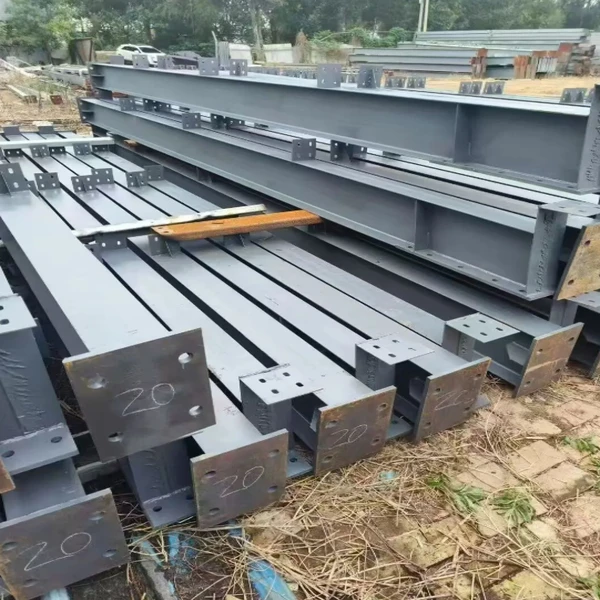

| Маркування | Номери штук відповідають монтажному кресленню. |
| Документи надіслано | Пакувальний лист, рахунок-фактура, MTC, звіт про зварювання/НК, проектні та монтажні креслення. |
FAQ:
Чим вітровий стовп відрізняється від звичайного каркасного стовпа?
Основна колона рами несе вертикальне навантаження на дах і-дію рами в площині; вітрова колона на кінці фронтону в основному протистоїть вітру горизонтальної стіни та сприймає невелике вертикальне навантаження на раму або зовсім не сприймає її, тому вона може бути меншою та легшою.
Хто проектує колону вітру та який-код вітрового навантаження використовується?
Ми проектуємо відповідно до GB 50009 / GB 51022 (Китай) або AISC 360 / EN 1993 (міжнародний), використовуючи базовий тиск вітру, фактор форми та площу припливної стінки; безкоштовний дизайн і таблиця вибору надаються разом із вашим запитом.
Консольна, просто опорна або структурна колона - якого макета?
Високі майстерні: консольні (стаціонарна база); легкі портальні рами: просто тримаються (менший перетин, низька вартість); найтонші бічні-стовпи рами: структурна-схема колон.
Як з’єднаний верх і скільки анкерних болтів у основі?
Верхні петлі через пружинні пластини/довгі-прорізні пластини до даху; основа використовує приблизно 4–8 закріплених болтів або 2–4 закріплених болтів, деталі постачаються.
Якого відхилення від вітру можна досягти?
Верх-зміщення колони в межах H/250 (GB 51022) або H/400 (AISC 360), перевірено в Tekla, що забезпечує низький рівень прогину фронтону та вібрації обшивки.
Лише вітрова колона чи весь пакет рам-порталу?
Обидві - вітрові колони поодинці або повний комплект (рами, прогони, рейки, розкоси) відправляються разом у 40-футових контейнерах HQ/OT, попередньо-зібраними.
